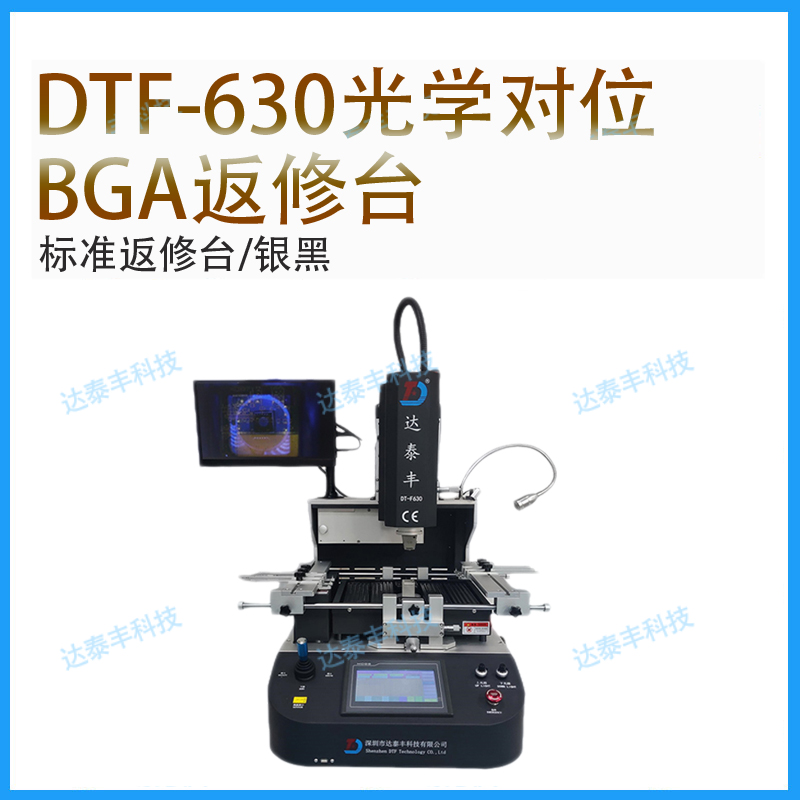

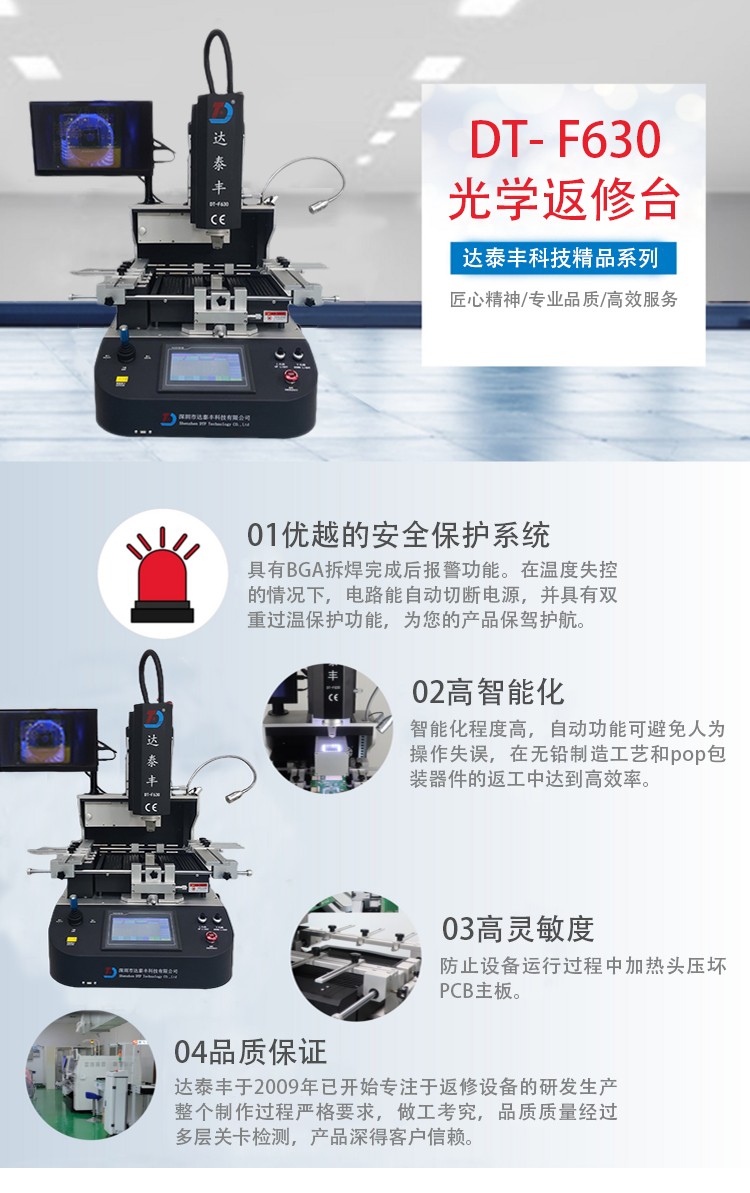

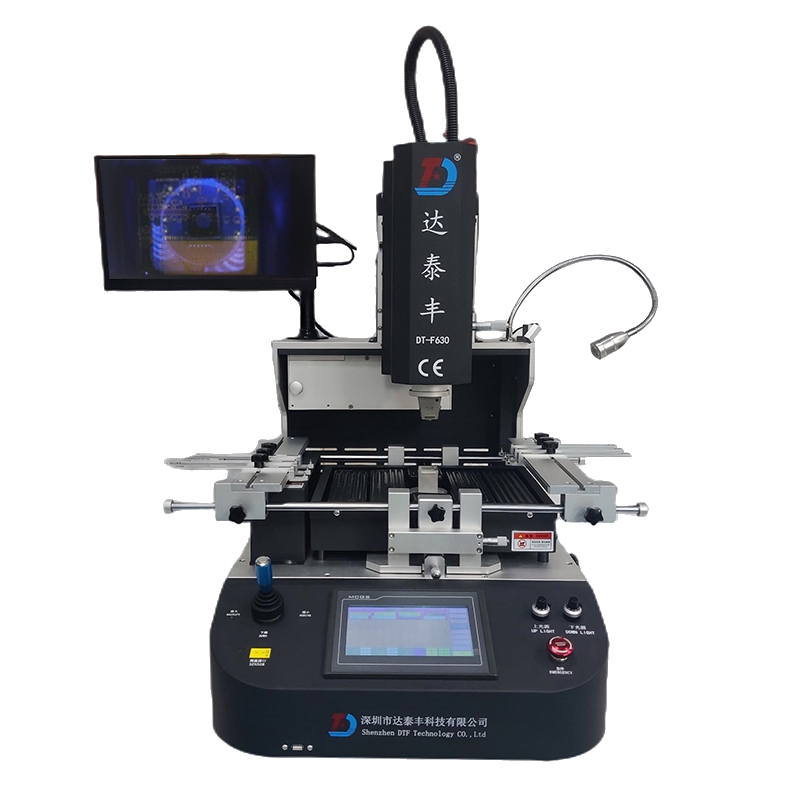

DT-F630智能光學對位BGA返修臺

BGA返修臺DT-630 返修臺特點及參數：
1、該機上部加熱頭和貼裝頭一體化設計，特具有自動焊接/自動拆下和自動貼裝功能。
2、采用觸摸屏人機界面、PLC控制，隨時顯示六條溫度曲線，溫度精確控制在±1度。

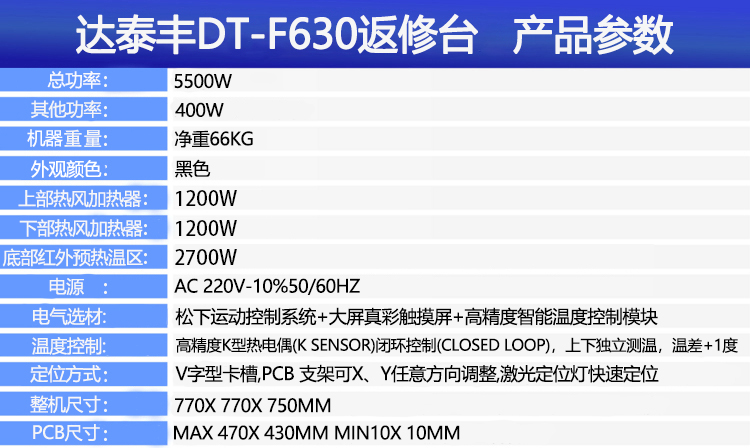

  • 總功率： 5500W
  • 外形尺寸： 長770 X 高770 X 寬750mm
  • 下部加熱功率： 1200W
  • 紅外預熱溫區： 2700W
  • 上部加熱功率： 1200W
  • 電氣選材： 松下運動控制系統+大屏真彩觸摸屏+高精度智能溫度控制模塊
  • 定位方式： V字型卡槽，PCB支架可X、Y任意方向調整激光定位燈快速定位
  • 溫度控制： 高精度K型熱電偶(K SENSOR)閉環控制(CLOSED LOOP)，上 下獨立測溫，溫差+1度
  • PCB尺寸： MAX 470X 430MM MIN 10X 10MM
  • 電源： AC 220V-10% 50/60HZ
  • 機器重量： 約66KG（整機重量）
  • 重量： 約86KG（裝箱重量）


圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

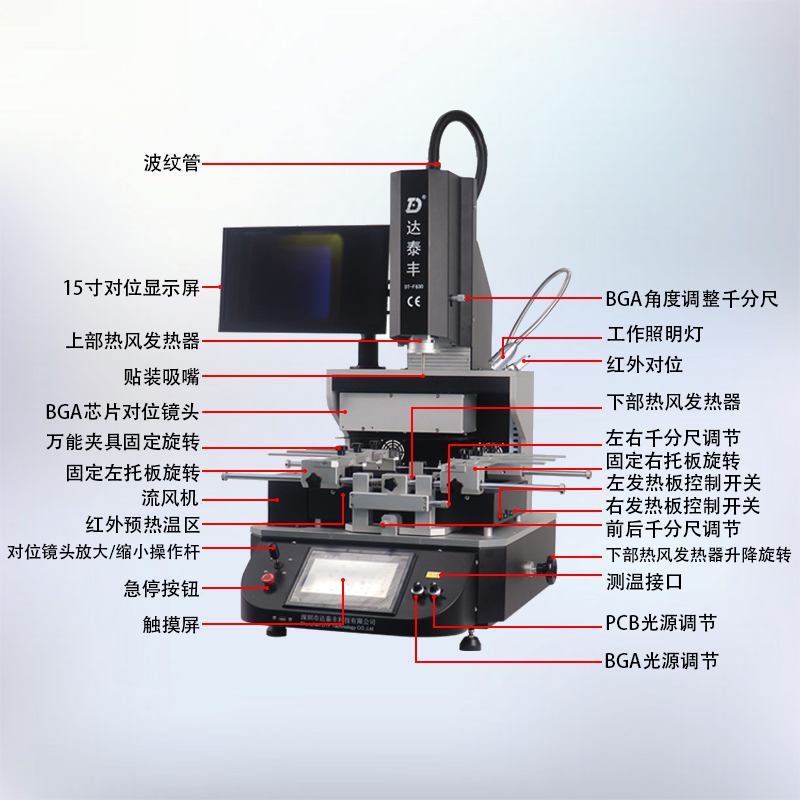

DT-F630 返修臺特點及參數：

1、該機上部加熱頭和貼裝頭一體化設計，特具有自動焊接/自動拆下和自動貼裝功能。

2、采用觸摸屏人機界面、PLC控制，隨時顯示六條溫度曲線，溫度精確控制在±1度，8段溫度控制，卓越的控溫系統能更好的保證焊接效果。

3、上下共三個溫區獨立加熱，第一溫區，第二溫區可同時進行多組多段溫度控制，第三溫區使PCB板大面積預熱，使焊接達到最佳效果。

4、第二溫區獨特的PCB支撐設計，可以升降、防止PCB板焊接過程中塌陷引起的不良。

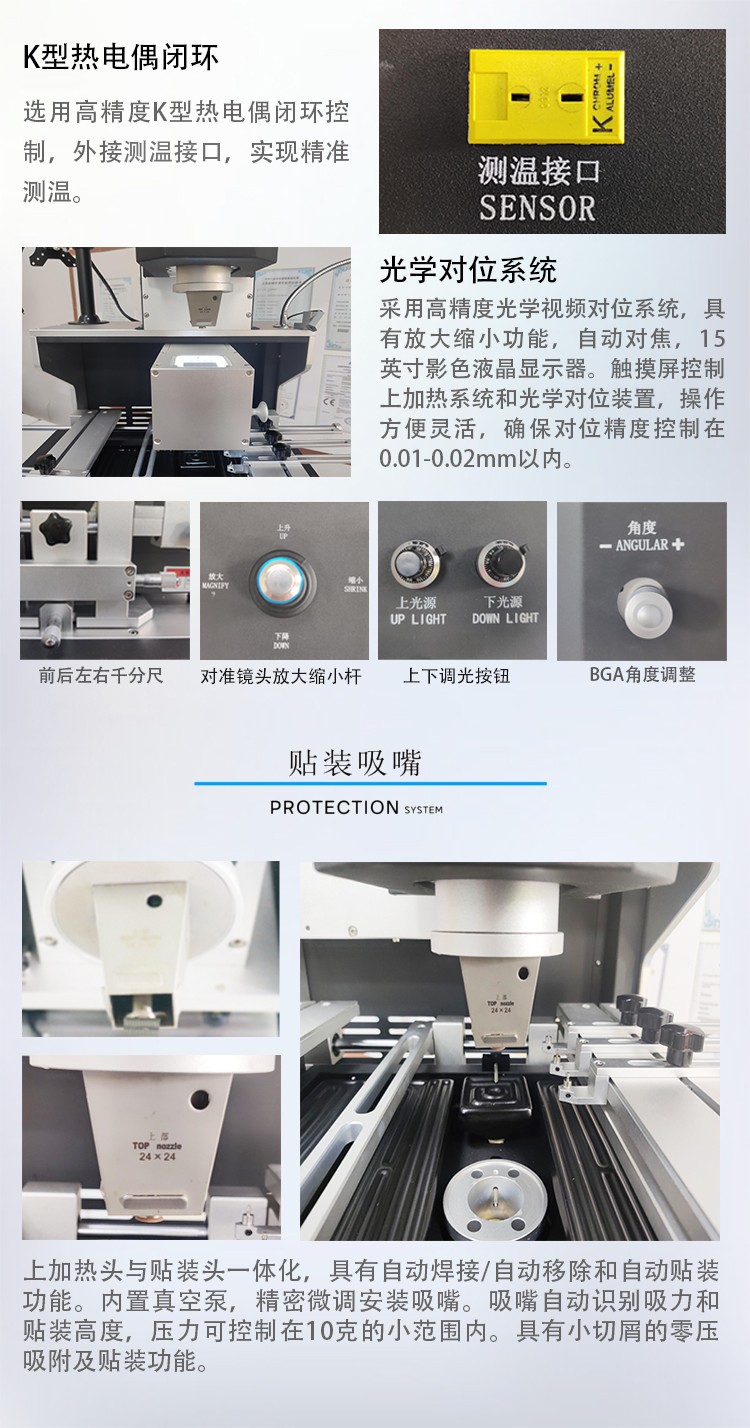

5、選用高精度K型熱電偶閉環控制，3個外置測溫接口實現對溫度的精密檢測。

6、可儲存1-100組溫度曲線設定，在觸摸屏上隨時進行曲線分析、更改設置。

7、PCB定位采用V字型槽，靈活方便的可移動式萬能夾具對PCB起到保護作用。

8、采用大功率橫流風機迅速對PCB板進行冷卻，防止PCB板變形，保證焊接效果。

9、BGA拆焊完畢具有報警功能，在溫度失控情況下，電路能自動斷電，擁有雙重超溫保護功能。

10、觸摸屏控制上部加熱系統和光學對位裝置，操作方便靈活，確保對位精度控制在0.01-0.02mm。

11、本機采用高精度光學視像對位系統，具有放大縮小功能且自動聚焦，配15〞彩色液晶監視器。

12、自動化程度高，可避免人為作業誤差，對無鉛工藝和pop封裝等器件返修能達獨特的效果。

13、本機具有超溫報警功能，超溫后會自動切斷加熱。

14、高靈敏度光電開關，設備運作過程中可防止加熱頭壓壞PCB主板。
