隨著半導體制造工藝的改進，檢測半導體缺陷變得更加困難。微米級電子半導體通常使用X-Ray檢測設備，X-Ray檢測可以實時成像，從檢查圖像中可以快速查找缺陷位置。但是，由于電子部件越來越小，因此對X-Ray檢測設備的分辨率和放大倍數的要求也越來越高。
X-Ray檢測設備主要用于檢測半導體布線處的焊接問題。焊接容易產生虛假焊接和漏焊等缺陷，一旦形成這些缺陷，半導體就容易發生短路和其他問題。為了正常使用半導體元件，必須在焊接完成后使用。所以執行缺陷檢測十分必要。
隨著半導體生產技術的發展，X-Ray檢測設備也在不斷開發和升級，并致力于為電子制造商提供高質量的檢查設備。

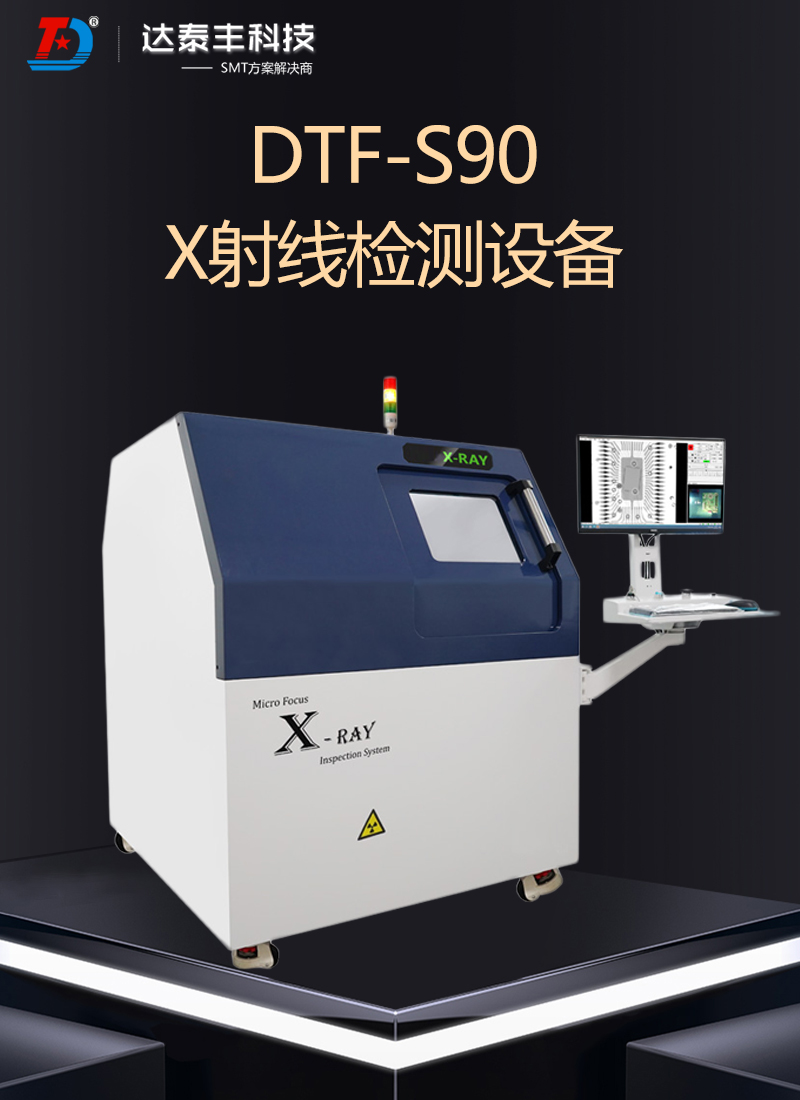

達泰豐科技的X-Ray檢測設備基于高分辨率和對比度成像技術，大大擴展了亞微米無損成像的研究范圍，可以實現更快的亞微米分辨率的高通量成像。在較大工作距離處的高分辨率成像技術可以對較大和較密的樣品（包括零件和設備）執行無損高分辨率成像。
那么以上內容就是X-Ray檢測設備在半導體中的應用的相關介紹，希望對大家進一步了解X-Ray檢測設備有所幫助，有需要X-Ray檢測設備的朋友可以直接聯系咨詢我們~
