一、什么是BGA植球治具？

BGA植球治具是一種用于**精準定位和固定焊球**的專用工具，主要應用于BGA（Ball Grid Array）封裝的返修或生產流程。

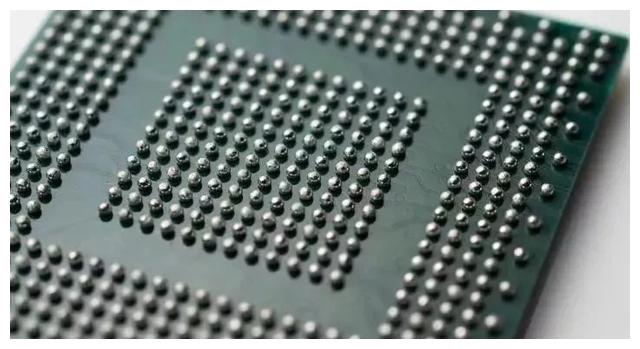

BGA封裝的底部以陣列形式分布焊球，植球治具通過精密設計的孔位與定位結構，確保焊球在回流焊前被準確放置在BGA基板或芯片對應位置。其核心作用包括：

- **提高精度**：避免焊球偏移、橋接等缺陷。

- **提升效率**：適用于批量生產或返修場景。

- **兼容性適配**：可針對不同BGA尺寸、焊球布局定制。

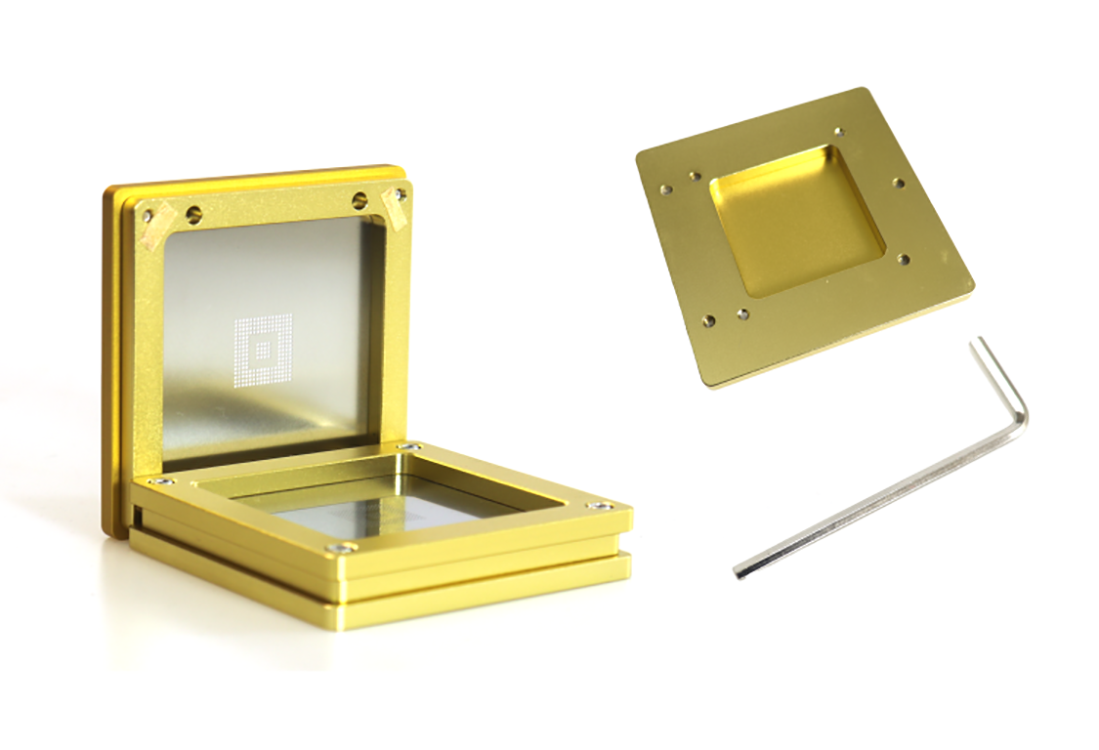

治具通常由耐高溫材料（如合成石、鋁合金）制成，結構包含定位孔、固定夾具、焊球?qū)虿鄣饶K。

二、定制BGA植球治具需提供的核心數據

1. BGA封裝參數

- **封裝尺寸**：長度、寬度、厚度（影響治具框架設計）。

- **焊球排列方式**：

  - 矩陣排列（如20×20）或交錯排列。

  - 行數、列數、中心距（Pitch，如0.5mm、0.8mm）。

- **焊球直徑**：需區分原始直徑與回流焊后收縮直徑（如0.3mm→0.25mm）。

- **焊盤形狀**：圓形、方形或其他異形設計（決定治具開孔形狀）。

- **特殊布局**：若存在局部缺球、非對稱排列，需提供詳細坐標圖。

2. 工藝參數

- **焊球材料**：如PSI（無鉛）、PSI（有鉛），熔點差異影響治具耐溫需求。

- **植球工藝類型**：

  - 手動操作：需簡化治具結構，便于人工取放。

  - 自動化設備：全自動植球設備。

3. 治具結構與材質

- **材料選擇**：

  - 合成石：耐高溫（350℃+）、低熱膨脹系數，適合高精度場景。

  - 鋁合金：輕量化、散熱快，適合快速換線。

- **定位方式**：

  - 邊緣定位：提供BGA的外形尺寸。

  - 定位網：通過定位鋼網定位。

- **附加功能**：如真空吸附固定、模塊化可調結構（適配多型號BGA）。

4. 特殊需求

- **防靜電（ESD）要求**：若用于敏感元器件，需使用防靜電材料。

- **標識與標記**：在治具表面刻印型號、方向箭頭等。

 三、輔助數據（提升定制效率）

- **Gerber文件或CAD圖紙**：直接提供BGA規格書文件，避免人工測量誤差。

- **實物樣品**：供治具廠商參考實際封裝匹配狀態。

 四、案例說明

例如，某客戶定制0.4mm Pitch的BGA治具時，需提供：

- BGA尺寸：15mm×15mm×1.2mm，焊球直徑0.25mm

- 焊球排列：24×24全矩陣，中心距0.4mm。

總結

定制BGA植球治具需以**“精準匹配BGA封裝特性”**為核心邏輯，從封裝參數、工藝需求、治具結構三方面提供數據，確保治具與生產場景高度適配。數據越詳盡，治具的一次成功率越高。
