在電子產品制造領域，PCB組件小型化成為主流趨勢，小型化設計就意味著組件的精度要求越來越高，因此檢測難度也會隨之增加。那么在這樣的情況下，如何實現對PCB組件的無損檢測呢？

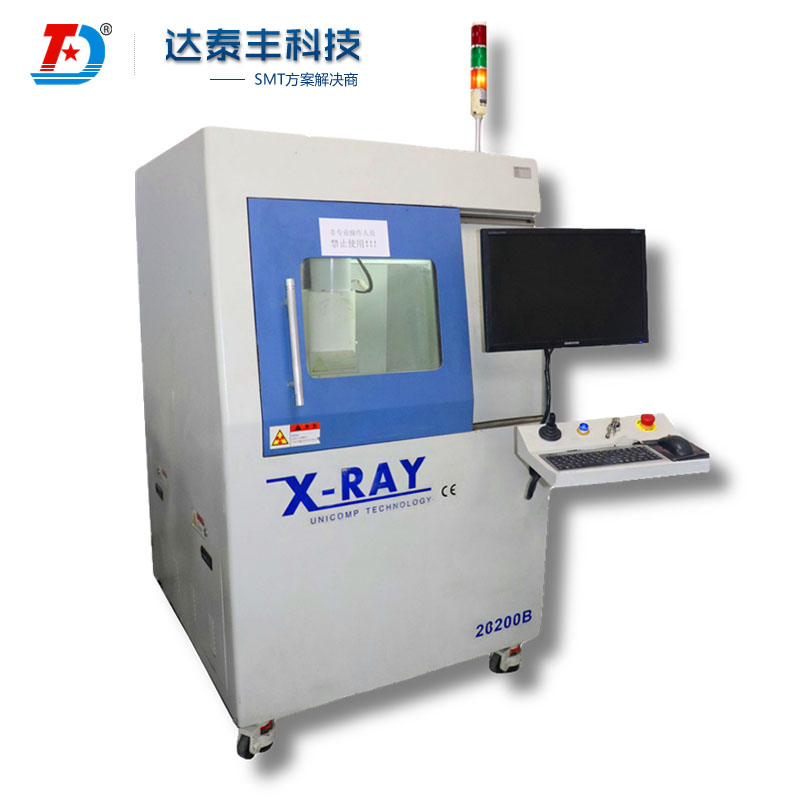

x-ray檢測設備在高壓電的作用下，由X射線管產生的X射線穿透被測物品，然后根據被測物品的本身密度、厚度等參數而產生不同的吸收量，從而在圖像接收器上產生不同的影像。

x-ray檢測設備不僅能夠清楚地識別被測物品的內部缺陷，還能夠保證物品不受到任何損傷，實現物品的100%無損檢測。
x-ray檢測設備現在已經是電子產品制造領域不可缺少的一員，在產品缺陷檢測中能夠發揮非常好的作用。
還沒購入x-ray檢測設備的朋友，歡迎前來咨詢哦～
