隨著產品的集成度、精度越來越高，BGA芯片的應用領域越來越廣。BGA焊接已經成為咱們維修中不得不面臨的一個問題了，使用BGA返修臺的優勢也愈加明顯?，F(xiàn)在把一些經驗和方法與大家分享一下，希望能夠幫助到大家。

1、焊接留意點：BGA在進行芯片焊接時，要合理調整方位，保證芯片處于上下出風口之間，且務必將PCB用夾具向兩頭夾緊并且固定好！以用手觸碰主板不晃動為標準。緊固PCB板，這是保證PCB板在加熱過程中不變形的關鍵因素，這很重要！

2、焊接留意第二點：合理的調整預熱溫度。

在進行BGA焊接前，主板要首要進行充分的預熱，這么做可保證主板在加熱進程中不形變且能夠?yàn)楹笃诘募訜峁┙o溫度抵償。對于預熱溫度，這個應當依據室溫以及PCB厚薄情況進行靈活調整，比如在冬天室溫較低時可恰當進行預熱溫度，而在夏日則應相應的下降一下。若PCB板比較厚，也需要恰當進行一點預熱溫度，詳細溫度因BGA焊臺而異，有些焊臺PCB固定高度距焊臺預熱磚較近，夏日能夠設在100-110攝氏度擺布，冬天室溫偏低時設在130-150攝氏度，若間隔較遠，則應進一步設置這個溫度設置，詳細請參照各自焊臺闡明書。

3、焊接留意第三點：請合理調整焊接曲線。咱們現在運用的返修臺焊接時所用的曲線普遍是9段，但是一般用5、6段就足夠用了。

每段曲線共有三個參數來操控：

參數1：該段曲線的溫升斜率，即溫升速度。通常設定為每秒鐘3攝氏度

參數2：該段曲線所要到達的更高溫度，這個要依據所選用的錫球品種以及PCB尺度等因素靈敏調整。

參數3：加熱到達該段更高溫度后，在該溫度上的堅持時刻，通常設置為30秒。

調整大致辦法：找一塊PCB平坦無形變的主板，用焊臺自帶曲線進行焊接，在第四段曲線完結時將焊臺所自帶的測溫線，插入芯片和PCB之間，取得此刻的溫度。抱負值無鉛能夠到達217度擺布，有鉛能夠到達183度擺布。這兩個溫度便是上述兩種錫球的理論熔點！但此刻芯片下部錫球并未徹底熔化，咱們從修理的角講抱負溫度是無鉛235度擺布，有鉛200度擺布。此刻芯片錫球熔化后再冷卻會到達最抱負的強度

以無鉛為例：四段曲線結束后，溫度未到達217度，則依據差值仔細適度進步第3,4段曲線的溫度。比如，實測溫度為205度，則對上下出風溫度各進步10度，如距離較大，比如實測為195度則可將下出風溫度進步30度，上出風溫度進步20度，留意上部溫度不要進步過多，避免對芯片形成危害！加熱完結后實測值為217度為抱負狀態，若超越220度，則應調查第5段曲線結束前芯片到達的更高溫度，通常盡量避免超越245度，若超越過多，可適度下降5段曲線所設定的溫度。

4、焊接留意第4點：適當?shù)倪\(yùn)用助焊劑！

BGA助焊劑在焊接進程中含義特殊！不管是從頭焊接還是直接補焊，咱們都需求先涂上助焊劑。芯片焊接時可用小毛刷在整理潔凈的焊盤上薄薄的涂上一層，盡量抹均勻，千萬不要刷的太多，不然也會影響焊接。在補焊時可用毛刷蘸取少數助焊劑涂改在芯片附近即可。助焊劑請選用BGA焊接專用的助焊劑！

5、焊接留意第5點：芯片焊接時對位一定要準確。

由于咱們的返修臺都配有紅外掃描成像來輔佐對位，這一點應當沒什么疑問。假如沒有紅外輔佐的話，咱們也能夠參照芯片附近的方框線來進行對位。留意盡量把芯片放置在方框線的中心，稍微的偏移也沒太大問題，由于錫球在熔化時會有一個主動回位的進程，輕微的方位偏移會主動回正！

對于植錫球

在焊接進程中，咱們不可避免的要接觸到植錫球這個作業。通常來說植球需求如下東西：

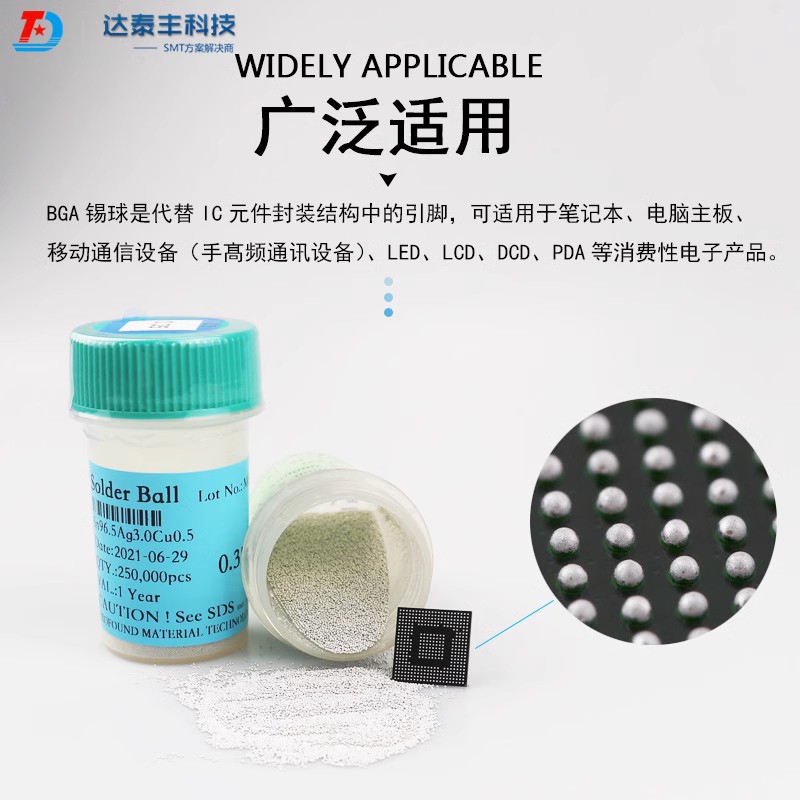

1、錫球。現在咱們常用的錫球直徑通常有0.2mm-0.76mm，其間0.6MM標準的錫球現在僅發現用在MS99機芯的主芯片上，0.25MM標準的錫球僅為EMMC程序IC上運用的。其他不管DDR乃是主芯片均運用0.45MM標準的(當然運用0.4MM也是能夠的)。一起主張運用有鉛錫球，這么對比簡單焊接。

2、鋼網。由于咱們運用芯片的通用性限制，市面上很少有和咱們芯片徹底一致的配套鋼網，我個人選擇的是達泰豐公司的蝕刻鋼網，這個鋼網有個好處就是比較薄，沒有毛刺，比較光滑，無論是刮錫膏還是下錫球，那植球的效果都是杠杠滴。

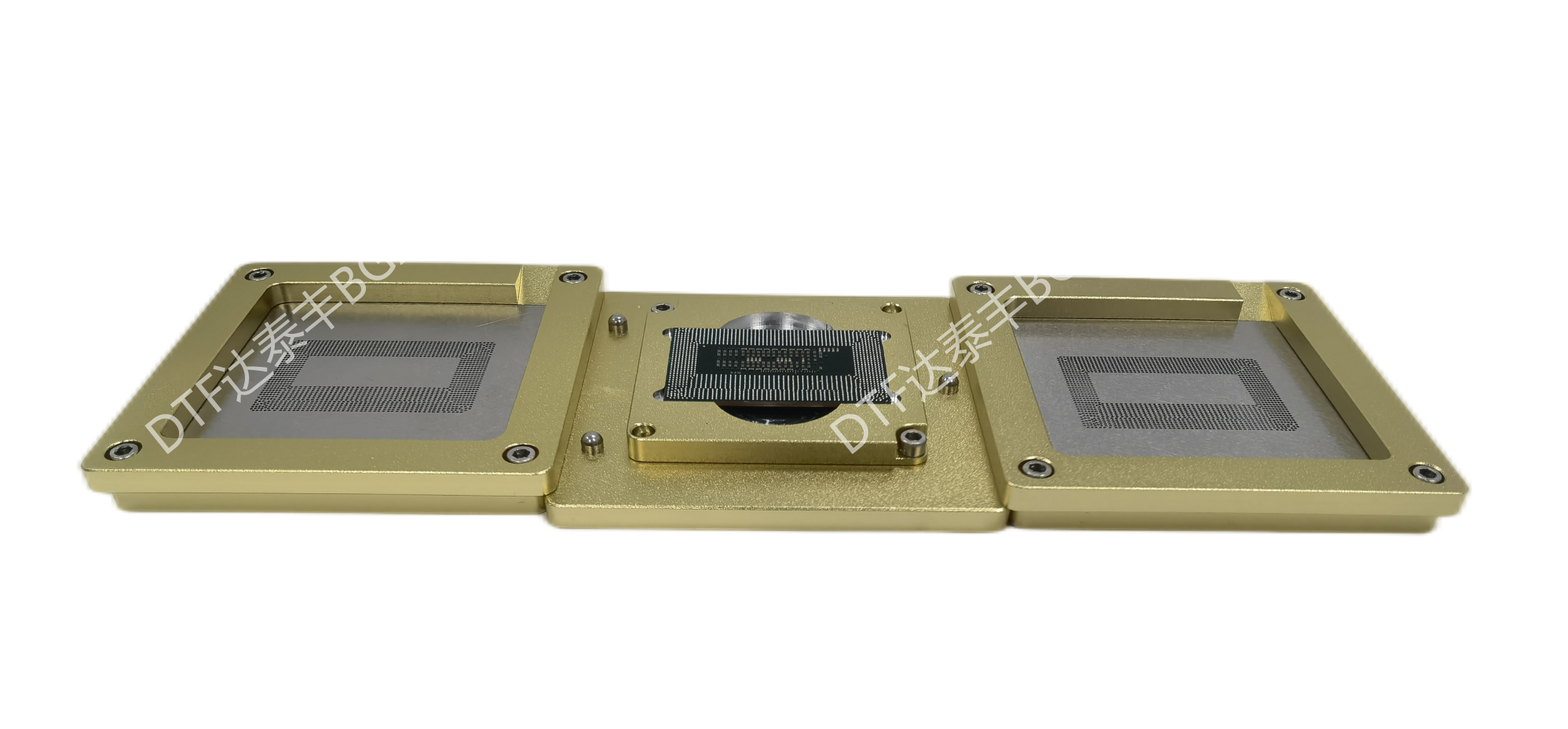

3、植球臺。植球臺的品種有許多，比較用多且植球成功率高，我推薦用達泰豐定制型植球臺，操作簡單、定位準確、植球速度又快又準，省時省力，良率高。而且不同的BGA植球，只更換模芯和鋼網就可以了，底座和刮錫框下球框都是通用的，這就比較省錢了。

詳細操作辦法：

1、將拆下來的芯片焊盤用吸錫線合作松香拖錫膏處理平坦，并用洗板水刷潔凈后用風槍吹干。

2、將芯片上均勻涂上一層助焊劑，不要涂得過多，薄薄的一層即可。

3、將芯片置于鋼網下并將其安放到植球臺上，然后一定要細心調整鋼網孔和芯片焊盤的安放方位，保證準確對應。

4、對準方位后，將錫球撒入少數到鋼網上，進行前后左右搖晃植球臺，使每一個BGA焊盤都粘有錫球即可。

5、脫靶，檢查每個BGA都粘有錫球則植球完成。

6、上述步驟準備就緒后，把BGA放到加熱平臺上加熱，將風槍前的聚風口撤除并將風槍溫度跳到合適的溫度之間（有鉛用有鉛錫球的溫度熔球，無鉛調為無鉛錫球的溫度熔球），且將風速調至很小，稍微出風就能夠。避免由于溫度過高或是風速過大致使植球失利，調整好后就能夠?qū)﹀a球進行均勻加熱了。加熱時要留意錫球色彩改變，當錫球加熱到顯著發亮，且錫球顯著排列有序的時分，就能夠中止了，全部進程大概耗時20-30秒。詳細于風槍和所運用錫球有關。

7、中止加熱后，把BGA放到冷卻面自然冷卻就好。

錫球已經基本上植完了，剩余的作業即是用洗板水對芯片焊盤進行清潔，將一些空位上的錫球清除去，一起看看是不是有單個焊盤未植上，或是沒有植好。如有此類情況可在該處焊盤上涂改少數助焊劑并用攝子夾錫球放好，用風槍小風吹化即可。至此植球結束。
