BGA（Ball Grid Array）芯片植球，是一種主要應用于電子元器件焊接領域的技術，可以用于連接IC芯片與PCB板。以下是幾種常見的BGA芯片植球方法：
1：手工植球：手工植球通俗易懂，就是通過人工手動植球，這里也分為幾種植球方式

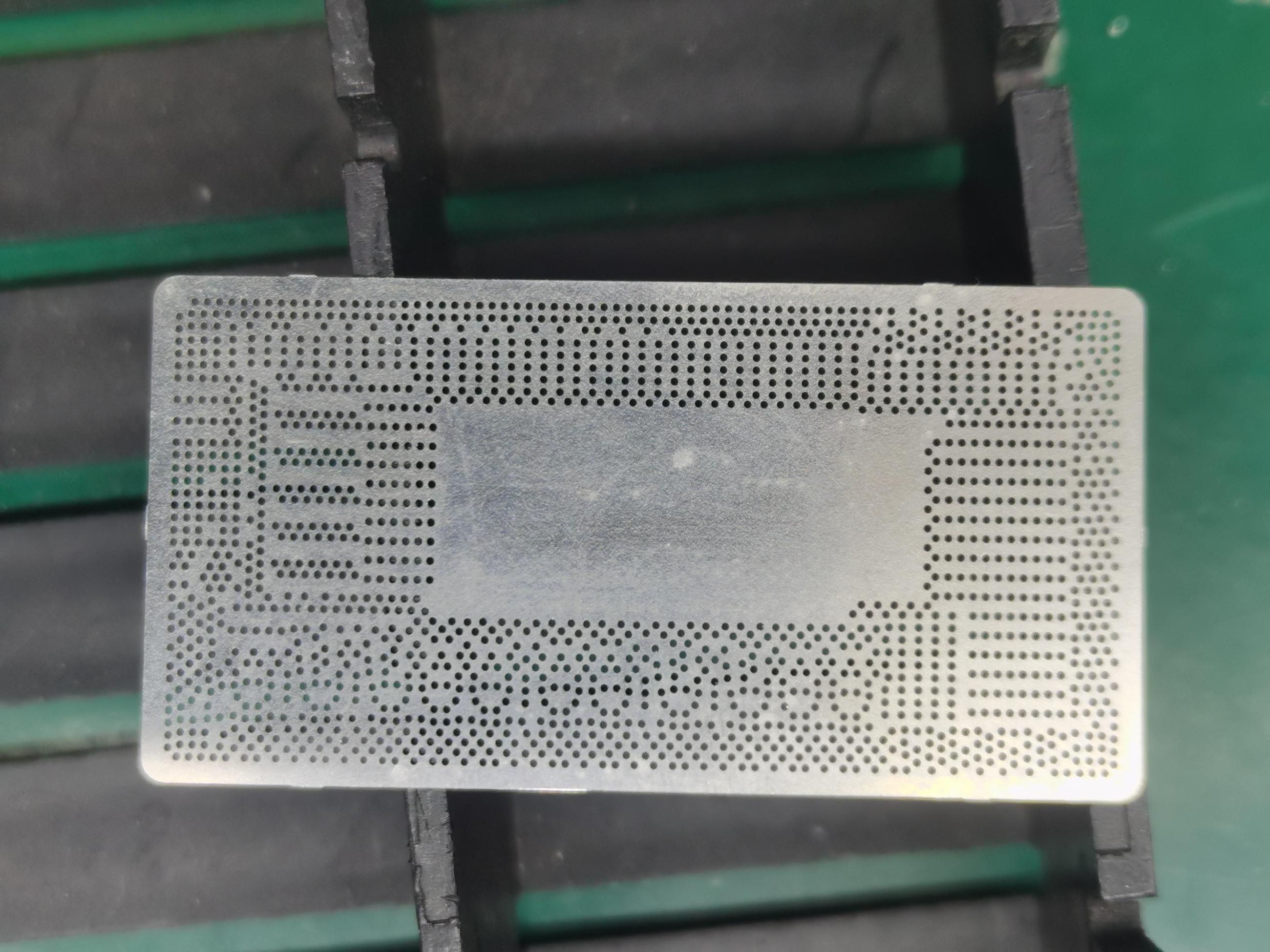

一：鋼片植球，使用一張對應BGA焊盤的鋼片，手工刮上錫膏，用風槍加熱吹成錫球的方式。

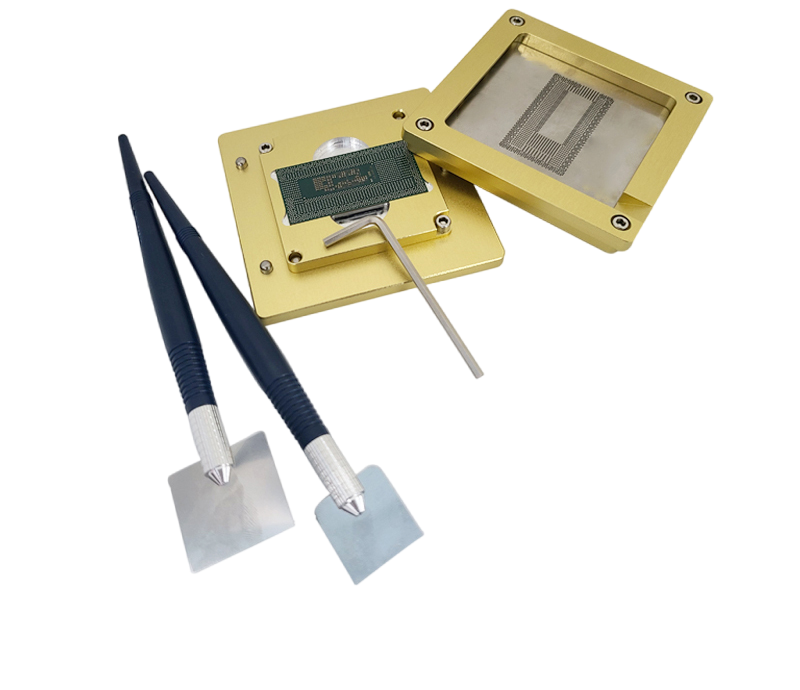

二：植球治具植球：使用定制的BGA植球治具，對應芯片焊盤，通過治具輔助刮錫和植錫球完成植球操作，植錫球時你可以自由選擇使用刮錫膏還是刮助焊劑，兩種材料各有特點，根據你的芯片要求來選擇。

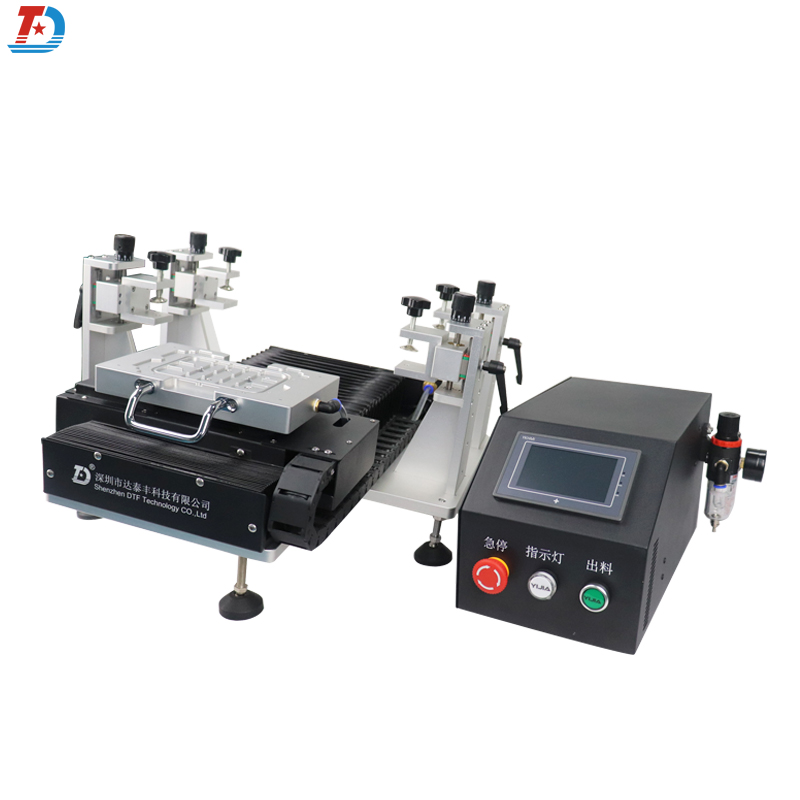

2. 自動植球機：自動植球機通過機械化的操作，將錫球單獨并精確地放置在芯片的焊盤位置上。這種方法適用于大規模生產，能夠提高生產效率和精度，減少人工成本。

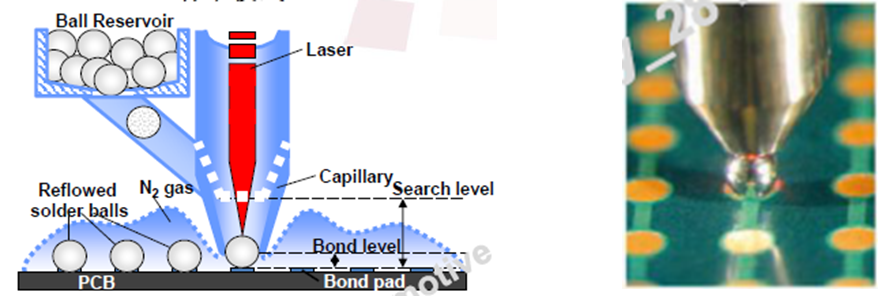

3. 激光植球：激光植球就是使用激光設備，采用激光熔化錫球并噴射到對應焊盤完成焊接形成球狀端子的方法，在激光焊接系統中，錫球從錫球盒輸送到噴嘴，通過激光加熱熔化，然后從專用噴嘴噴出，直接覆蓋焊盤，不需要額外的助焊劑等。它具有非接觸、無焊料、熱量低、焊料精確可控等優點。
需要注意的是，BGA芯片植球需要精確的操作技術和控制參數，以保證焊球的精準位置和良好質量。在具體應用中，根據不同情況選擇合適的植球方法，并確保操作符合相關工藝要求。
