確定 BGA 返修的溫度曲線可以從以下幾個方面考慮：

一、了解芯片和 PCB 板特性

1. 查閱芯片規格書：

- 芯片制造商通常會在規格書中提供關于焊接溫度的建議范圍。例如，某些高端處理器芯片可能要求回流溫度在 240℃至 260℃之間。你需要仔細研究這些參數，作為設置溫度曲線的基礎。

- 了解芯片的尺寸、封裝類型以及耐熱性能等信息。較大尺寸的 BGA 芯片可能需要更長的預熱時間和更緩慢的升溫速率，以確保芯片內部溫度均勻上升，避免因熱應力導致芯片損壞。

2. 分析 PCB 板材質：

- 不同材質的 PCB 板具有不同的熱傳導性能。例如，F(xiàn)R-4 材質的 PCB 板與陶瓷材質的 PCB 板在導熱性能上有很大差異。如果 PCB 板的導熱性能較差，可能需要適當降低升溫速率，以防止局部過熱。

- 檢查 PCB 板上的其他元器件，確定它們的耐熱極限。有些敏感元器件可能無法承受高溫，這就需要在設置溫度曲線時進行特殊考慮，確保整個返修過程不會對其他元器件造成損壞。

二、參考經驗數據和行業標準

1. 借鑒以往成功案例：

- 如果你之前進行過類似的 BGA 返修工作，可以參考那些成功的溫度曲線設置。分析當時的焊接效果，總結出適用于當前返修任務的經驗。

- 與同行交流，分享各自在 BGA 返修過程中的溫度曲線設置經驗。他們可能遇到過與你類似的問題，并找到了有效的解決方案。

2. 遵循行業標準：

- 電子制造行業有一些通用的標準和規范，其中可能包括關于 BGA 返修溫度曲線的建議。例如，IPC（國際電子工業聯接協會）制定的標準對電子組裝過程中的溫度曲線設置提供了指導。遵循這些標準可以確保你的返修工作符合行業要求，提高焊接質量的可靠性。

三、使用溫度曲線測試儀

1. 選擇合適的測試儀：

- 市場上有多種溫度曲線測試儀可供選擇。這些測試儀通常由熱電偶、數據記錄器和分析軟件組成。在選擇測試儀時，要考慮其精度、測量范圍、響應時間以及與你的返修設備的兼容性。

- 一些高端的溫度曲線測試儀還具有實時監測和報警功能，可以在焊接過程中及時發現溫度異常情況，確保焊接質量。

2. 進行實際測試：

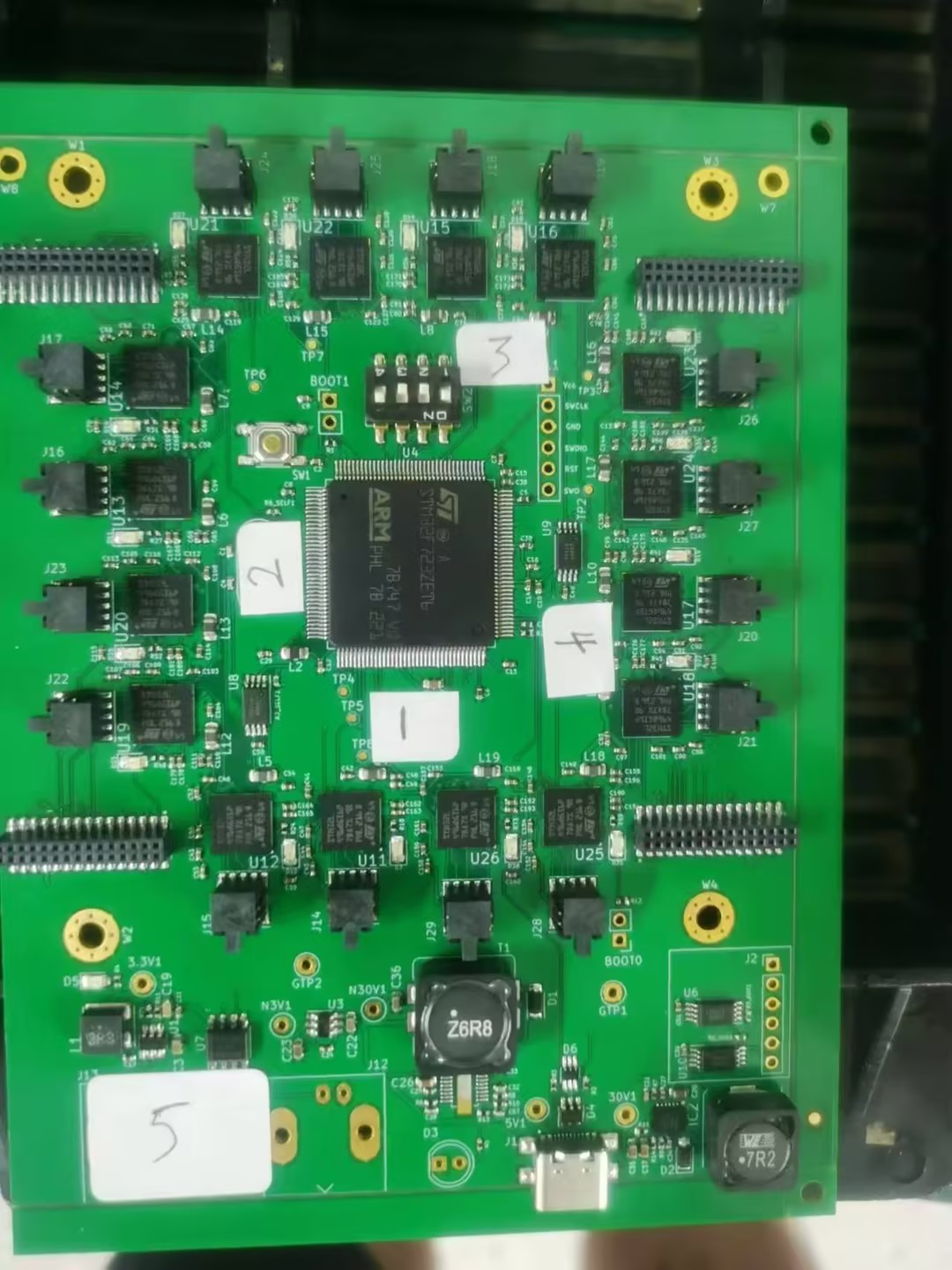

- 將熱電偶固定在 BGA 芯片和 PCB 板上的關鍵位置，如芯片中心、焊盤邊緣和 PCB 板背面等。這些位置可以反映出焊接過程中的實際溫度變化。

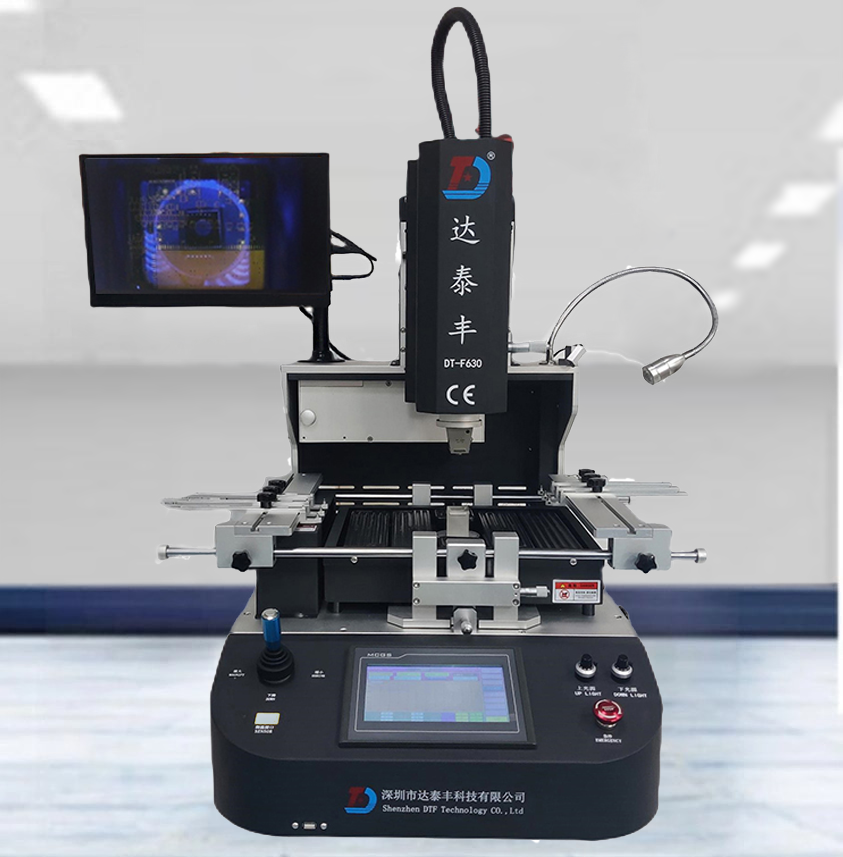

- 使用返修設備按照預設的溫度曲線進行加熱，并通過溫度曲線測試儀記錄溫度數據。根據測試結果，分析溫度曲線的合理性，對其進行調整和優化。例如，如果發現某個區域的溫度上升過快或過慢，可以調整相應溫區的溫度設置或加熱時間。

四、逐步優化溫度曲線

1. 小幅度調整：

- 在優化溫度曲線時，要采取小幅度調整的方法。每次只對一個參數進行微調，如升溫速率、回流溫度或保溫時間等。然后進行再次測試，觀察焊接效果的變化。

- 避免大幅度調整溫度曲線，以免引入新的問題。例如，突然提高回流溫度可能會導致芯片過熱損壞，或者使焊料過度熔化，造成短路等問題。

2. 觀察焊接質量：

- 通過外觀檢查、X 射線檢測和功能測試等方法，評估焊接質量。外觀檢查可以發現焊點是否飽滿、有無虛焊和短路等問題；X 射線檢測可以觀察焊球內部的結構，判斷焊接是否良好；功能測試則可以驗證芯片在返修后是否正常工作。

- 根據焊接質量的評估結果，進一步調整溫度曲線，直到達到滿意的焊接效果。

確定 BGA 返修的溫度曲線需要綜合考慮芯片和 PCB 板特性、參考經驗數據和行業標準、使用溫度曲線測試儀以及逐步優化等多個方面。通過科學合理地設置溫度曲線，可以提高 BGA 返修的成功率和焊接質量。
